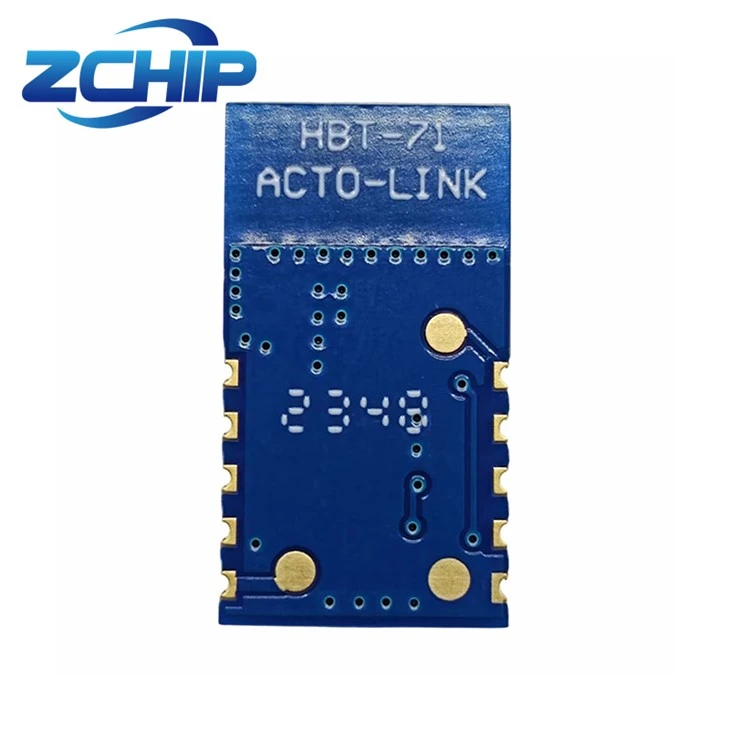

ZX8271 este un tip de modul Bluetooth și BLE.Fiind un modul Bluetooth conceput special pentru dispozitivele Internet of Things (iot), ZX8271 adoptă soluția Telink Bluetooth 5.0 ultra-de consum redus, integrând un procesor RISC pe 32 de biți și memorie flash de 512 KB, redefinind conectivitatea wireless cu cea mai mare eficiență energetică.
Designul cu consum de energie ultra-scăzut asigură o durată lungă de viață a bateriei.
- Bluetooth 5.0 standard, conexiune stabilă
- Dimensiune compactă, ușor de integrat
- Încorporat-MCU pentru a reduce dificultatea de dezvoltare
Este foarte potrivit pentru scenarii de aplicații IOT, cum ar fi casa inteligentă, echipamente de sport și fitness, electronice de larg consum și control industrial.
Ca modul Bluetooth și BLE, ZX8271 vă împuternicește inovația hardware inteligentă cu performanțe remarcabile, făcând conexiunile mai simple și mai eficiente. Obțineți soluții tehnice imediat și începeți un nou capitol în dezvoltarea produselor inteligente!
Caracteristici principale
- Bluetooth de putere redusă BLE5.0
- Suportă portul serial la transmisie Bluetooth transparentă
- Aduceți-vă propria antenă la bord, nu este nevoie să proiectați o antenă.
- Acceptă modul master, modul slave și modul master-slave.
- Conform ROHS (fără{0}}plumb)
Parametrii principali
|
Modelul modulului |
ZX8271 |
|
măsură |
20,0*11,0*2,8(±0,2)MM |
|
încapsulare |
SMD (gaura de ștampilă) |
|
Standard wireless |
Bluetooth 5.0 |
|
gama de frecvente |
2400 ~ 2483,5 MHz |
|
Putere maximă de transmisie |
Valoarea maximă este de 10 dBm. |
|
primind sensibilitate |
-96dBm |
|
joggle/interfață |
UART |
|
Temperatura de lucru |
-40 grade ~ 85 grade |
|
Mediu de depozitare |
-40 grade ~ 125 grade, < 90%RH |
|
Gama de alimentare |
Tensiunea de alimentare este de 2,2 V ~ 3,6 V, iar curentul de alimentare este mai mare sau egal cu 20 mA. |
|
consumul de energie |
Modul de repaus profund: 2uA |
|
Mod de repaus superficial: 16uA mod de difuzare o dată /S 37/38/39 Activați 0DB pentru a transmite 70uA-90uA. |
|
|
TX: 9,5 mA |
|
|
RX: 9,1 mA |
|
|
distanta de transmisie |
Distanța de vedere în aer liber: 80m ~ 100m. |
Aplicație
●Acasă inteligentă: priză inteligentă, întrerupător inteligent, lampă inteligentă, încuietoare inteligentă a ușii, termometru, cântar inteligent, alarmă de fum și ceață de mediu etc.
●Îngrijirea sugarilor:-detecție a temperaturii în timp real, pătuț inteligent și prevenire a pierderii.
●Jucării: jucării interactive cu telecomandă, roboți, avioane, mașini de jucărie, dispozitive anti-pierdere.
●Electronica auto: blocare automata, inregistrare locuri de parcare, alarma antiefractie masina electrica, achizitie de date si monitorizare.
●Rețea de senzori
●Gestionarea urmăririi activelor
ZX8271 este un tip de modul Bluetooth și BLE. Aceste câmpuri de aplicație nu sunt limitate la ZX8271.
Diagrama PIN
Modulul Bluetooth și BLE Modulul ZX8271 are 10 interfețe, după cum urmează:
După cum se arată în diagrama pin, tabelul de definire a funcției pin este definiția interfeței:
| Prefaţă | Nume | Descrierea funcției |
|
1 |
GPIO |
SWS |
|
2 |
UART_RX |
UART_RX |
|
3 |
UART_TX |
UART_TX |
|
4 |
NC |
NC |
|
5 |
GND |
GND |
|
6 |
VCC |
VCC |
|
7 |
NC |
NC |
|
8 |
GPIO |
TREZEŞTE-TE MODUL |
|
9 |
GPIO |
TREZEŞTE-TE MCU |
|
10 |
RST |
RESET |
FAQ
